  • 金屬軟管RL/RF型

金屬軟管RL/RF型

型號:
立即咨詢

金屬軟管RL/RF型詳細介紹

波紋金屬軟管是用于工業管路中常出現的高質量柔性管道，是金屬軟管的一種。RL/RF型金屬軟管、過渡接頭具有耐高壓、耐高溫、耐腐蝕、氣密性好、壽命長的特點。另外本產品還具有很好的柔性和抗疲勞性。


結構特點：

1、我公司RL/RF型金屬軟管、過渡接頭全部采用耐腐蝕性強的ICr18Ni9Ti不銹鋼材料。

2、RL/RF型金屬軟管兩端的連接方式一般為螺紋型或者法蘭型，也可以根據具體情況采用其他的連接方式。

3、RL/RF型金屬軟管管體材料為薄壁無縫不銹鋼管，具有很好的彎曲、抗震效果及柔韌性。管體外套上一層編織網套，使金屬軟管的抗壓能力增強。

4、鑫宏金屬軟管不僅適用于旋轉接頭產品，同樣適用于其他流體輸送管道。

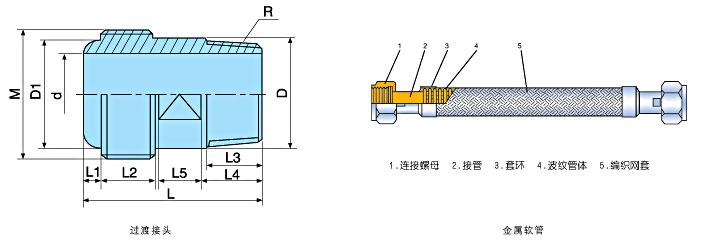

規格 D D1 d L L1 L2 L3 L4 L5 M R
6   5               14×M 1/4
8   6               16×1.5 1/4
10 18 14 7 50 5 12 12 15 16 18×1.5 3/8
12 18 18 9 50 5 12 12 15 16 20×1.5 3/8
14 22 20 11 55 6 12 16 15 16 22×1.5 1/2
15   2 12             24×1.5
16 23 24 13 58 7 12 16 21 18 27×1.5 1/2
18   5 15             30×1.5
20 29 29 16 62 7 14 18 21 18 33×2 3/4
22   8 18             36×2
25 35 35 21 68 8 14 20 25 20 39×2 1
30   5 26             42×2
32 44 43 28 72 8 16 22 25 20 48×2 1-1/4
38   4 30             56×2
40 50 53 37 78 9 18 22 30 22 58×2 1-1/2
42   7 38             60×2
48 62 63 45 85 10 20 26 30 22 68×2 2

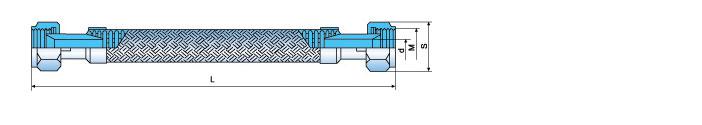

RL型金屬軟管


規格 型號 工作壓力Mpa 實驗壓力Mpa 爆破壓力Mpa 最小彎曲半徑 d 螺紋尺寸 L 備注
靜態 動態 M S
6 RL6 2.5 3.7 10 40 80 4 14×1.5 17 本公司規格為500mm,也可根據用戶的要求加工. 一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.
8 RL8 2.5 3.7 10 50 110 6 16×1.5 19
10 RL10 2.5 3.7 10 65 145 7 18×1.5 24
12 RL12 1.6 2.4 6.4 70 160 9 20×1.5 24
14 RL14 1.6 2.4 6.4 75 175 11 22×1.5 27
15 RL15 1.6 2.4 6.4 80 180 12 24×1.5 30
16 RL16 1.6 2.4 6.4 85 210 13 27×1.5 32
18 RL18 1.6 2.4 6.4 110 220 15 30×1.5 36
20 RL20 1.6 2.4 6.4 120 270 16 33×2 38
22 RL22 1.6 2.4 4 135 320 18 36×2 40
25 RL25 1.6 2.4 4 160 360 21 39×2 45
30 RL30 1.6 2.4 4 170 390 25 42×2 50
32 RL32 1.6 2.4 4 175 400 28 48×2 55
38 RL38 1.6 2.4 4 200 480 34 56×2 64
40 RL40 1.6 2.4 4 225 510 37 58×2 68
42 RL42 1.6 2.4 4 250 550 37 60×2 68
48 RL48 1.6 2.4 4 270 600 43 68×2 76

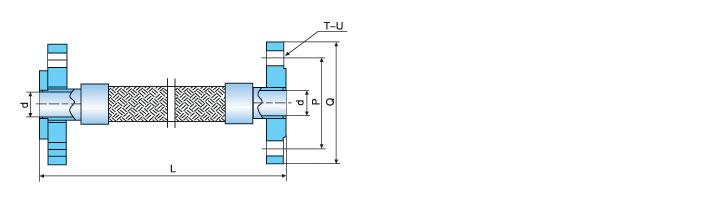

RL型金屬軟管




規格 型號 工作壓力Mpa 實驗壓力Mpa 爆破壓力Mpa 最小彎曲半徑 d 螺紋尺寸 L 備注
靜態 動態 Q P T U
10 RF10 2.5 3.7 10 65 145 7 90 60 4 14 本公司規格為500mm,也可根據用戶的要求加工. 一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.法蘭符合GB9119-88標準.
12 RF12 1.6 2.4 6.4 70 160 9 95 65 4 14
14 RF14 1.6 2.4 6.4 75 175 11 95 65 4 14
15 RF15 1.6 2.4 6.4 80 180 12 95 65 4 14
16 RF16 1.6 2.4 6.4 85 210 13 105 75 4 14
18 RF18 1.6 2.4 6.4 110 220 15 105 75 4 14
20 RF20 1.6 2.4 6.4 120 270 16 105 75 4 14
22 RF22 1.6 2.4 4 135 320 18 105 75 4 14
25 RF25 1.6 2.4 4 160 360 21 115 85 4 14
30 RF30 1.6 2.4 4 170 390 25 115 85 4 18
32 RF32 1.6 2.4 4 175 400 28 140 100 4 18
38 RF38 1.6 2.4 4 200 480 34 150 110 4 18
40 RF40 1.6 2.4 4 225 510 37 150 110 4 18
42 RF42 1.6 2.4 4 250 550 37 150 110 4 18
48 RF48 1.6 2.4 4 270 600 43 165 125 4 18
50 RF50 1.2 1.8 3.5 280 640 45 165 125 8 18
65 RF565 1.2 1.8 3.5 360 700 65 185 145 8 18
75 RF75 1.2 1.8 3.5 520 860 70 200 160 8 18
100 RF100 1.2 1.8 3.5 610 1350 94 220 180 8 18



關鍵詞：金屬軟管RL/RF型
